Kits Simuladores de Juntas

No. de Parte:

JK-875-06CR-28-0

Fabricante:

Crane Electronics Inc.

Descripción:

El rendimiento de una herramienta de ensamblaje depende en gran medida de las condiciones de la junta de producción real en la que se utiliza. Los ingenieros de herramientas conocen bien el término de "cambio de media" que se usa para describir el par de torsión diferente entregado por la misma herramienta cuando se aplica a una junta blanda o dura.

Descripción

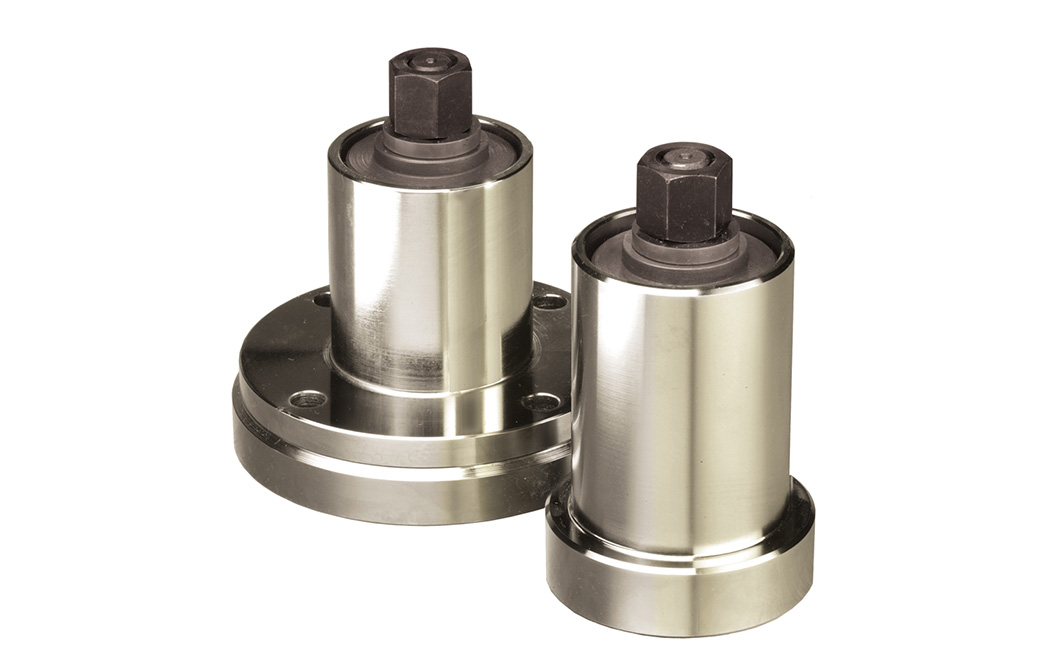

Kits Conjuntos



El rendimiento de una herramienta de ensamblaje depende en gran medida de las condiciones de la junta de producción real en la que se utiliza. Los ingenieros de herramientas conocen bien el término de "cambio de media" que se usa para describir el par de torsión diferente entregado por la misma herramienta cuando se aplica a una junta blanda o dura. Por lo tanto, es esencial para probar y configurar herramientas fuera de la línea de producción para permitir la condición conjunta que la herramienta experimentará en el trabajo.

Los kits de juntas de Crane satisfacen este requisito mediante el uso de un perno y arandelas de disco convenientemente configuradas que permiten el funcionamiento libre del perno y un gradiente de par posterior para coincidir estrechamente con la condición de la junta de producción.

Dos versiones están disponibles. Los kits de unión hembra 'Transductor superior' se utilizan junto con los transductores estacionarios hembra, mientras que los kits de junta de mesa superior se utilizan con los transductores rotativos CheckStar. Estos últimos están fijados a una mesa de trabajo y son particularmente adecuados para pruebas fuera de línea de herramientas de impulso. Ambas versiones incorporan una selección de arandelas de disco y espaciadores que pueden configurarse para simular varias condiciones de unión.


 Características Clave

  • Representar las condiciones de producción conjunta de la línea de producción.
  • Se puede ajustar para incluir las condiciones conjuntas especificadas por ISO 5393
  • Permite el funcionamiento libre del perno antes del gradiente de torque.
  • Gran beneficio para la prueba y configuración precisa de la herramienta.
  • Se utiliza en combinación con transductores de par estacionarios o transductores de par rotativos CheckStar
