Descripción
La nueva Serie de Palpadores DS805S se conecta fácilmente a una PC o concentrador USB con alimentación. Perfecto para la inspección en proceso o posterior al proceso, incluso en entornos hostiles. Cuerpo delgado de 8 mm con una resolución máxima de 0,1 μm y una velocidad de respuesta máxima de 250 m/min.
- Rango de medición: 5 mm
- Precisión: 1 μm (resolución de 0,1 μm), 1,5 μm (resolución de 0,5 μm)
- Resolución máxima: 0.1 μm
- Velocidad máxima de respuesta: 80 m/min
- Punto de referencia incorporado
- Excelente resistencia a ambientes hostiles
- Cable resistente a la flexión
- Probado a 170 millones de ciclos (a partir de julio de 2017)

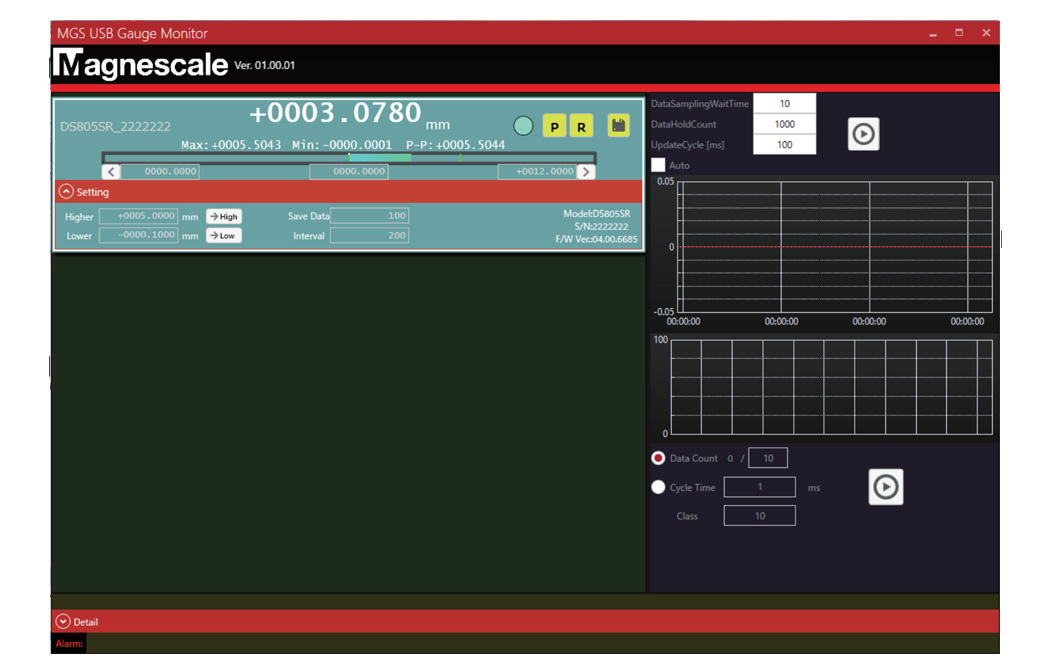

- Software de medición, controladores USB y archivos de desarrollo de software (OCX, Jscript, Excel VBA, etc.) disponibles para descargar
Especificaciones
Especificaciones |
Magnescale se reserva el derecho de cambiar las especificaciones del producto sin previo aviso. |
Modelo |
DS805SR |
DS805SFR |
DS805SLR |
DS805SFLR |
DS805SR5 |
DS805SFR5 |
DS805SLR5 |
DS805SFLR5 |

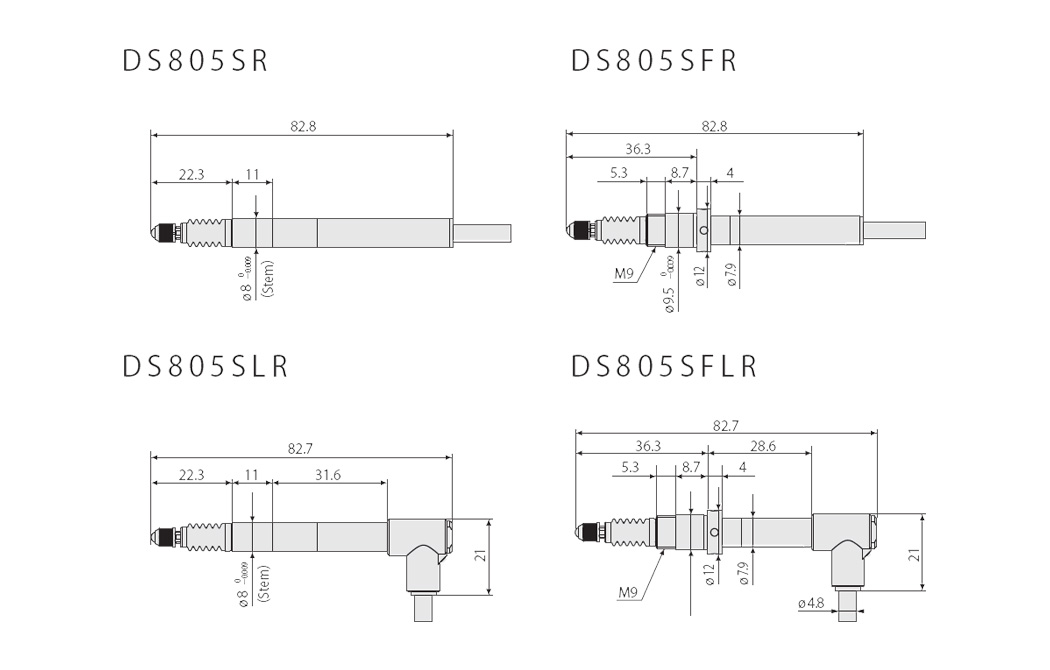

Estilo |
Recto |
Recto c/ Brida |
Angulo Recto |
Angulo Recto c/ Brida |
Recto |
Recto c/ Brida |
Angulo Recto |
Angulo Recto c/ Brida |
Rango de Medición |
5 mm |
Resolución |
0.1 μm |
0.5 μm |
Precisión (a 20°C) |
1 μm |
1.5 μm |
Fuerza de medición |
Hacia arriba |
0.35±0.25 N |
Horizontal |
0.40±0.25 N |
Hacia abajo |
0.45±0.25 N |
Punto de referencia |
1mm desde la posición extendida |
Grado de protección (sin incluir el cable y la caja de interpolación) |
IP67 (con aire conectado en modelos de ángulo recto) |
Resistencia a la Vibración |
100m/s2 (20Hz a 2kHz) |
Resistencia al impacto |
1,000m/s2 (11ms) |
Temperatura de funcionamiento |
De 0 a 50℃ (Sin condensación) |
Temperatura de almacenamiento |
De -20 a 60℃ (90%RH o Menos) |
Fuente de Alimentación |
5 VDC ± 5% |
Consumo de Energía |
120mA Max. |
Peso (Palpado) |
Aproximadamente 30g |
Longitud del cable |
Palpador ⇔ Interpolador : 2 m Interpolador ⇔ Conector USB : 0.5 m |
Punta de Contacto |
Punta de bola de carburo, tornillo de montaje M2.5 |
Punta de bola de acero, tornillo de montaje M2.5 |
Interface de comunicación |
USB2.0FS |
Especificaciones de sistema recomendadas |
CPU : Intel Core i3 o Mayor |
RAM : 1 GB o Mayor |
OS : Windows7, Windows10 (32 bit/64 bit) |
