Descripción

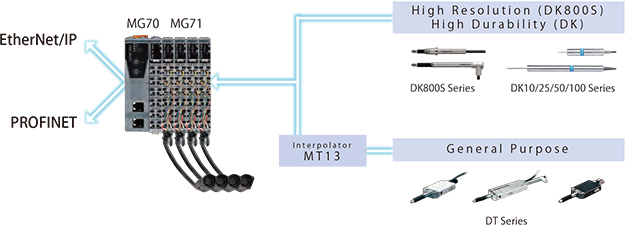

Sistema de interfaz de bus de campo PLC para medidores serie DK y serie DT. Los datos de las series DK o DT se pueden transferir a PLC a través de EtherNet / IP o PROFINET (las series DT se pueden conectar a través del interpolador MT13)
- MG70-EI (EtherNet / IP) / MG70-PN (PROFINET)
- Módulo principal compatible con bus de campo. Se pueden conectar un máximo de 85 medidores a MG70-EI o MG70-PN a través de los módulos MG71-CM.
- MG71-CM
- Módulo contador para medidores de la serie DK o DT (compatible solo con la serie MG70).
Especificaciones
|
* Este es el número máximo de conexiones cuando se utiliza un módulo de fuente de alimentación. Se pueden conectar un máximo de 250 módulos MG71-CM agregando módulos de fuente de alimentación. Por favor contáctenos al conectar más de 85 módulos MG71-CM.
Magnescale se reserva el derecho de cambiar las especificaciones del producto sin previo aviso.
|
| Nombre del modelo |
Módulo principal |
Módulo contador |
| MG70-EI |
MG70-PN |
MG71-CM |
| Protocolo de comunicación |
EtherNet/IP |
PROFINET RT |
Datos transferidos al módulo principal por protocolo dedicado |
| Velocidad de transferencia de datos |
10/100Mbps |
100 Mbps |
- |
| Máximos módulos contadores conectables. |
85 unidades* |
- |
| Calibres máximos conectables |
- |
1 unidad |
| Método de montaje |
Montaje en carril DIN de 35 mm |
| Tensión de alimentación |
24V DC(20.4-28.8V DC) |
| El consumo de energía |
2W o menos |
2.5W o menos |
1.01W o menos |
| Longitud del cable (distancia de comunicación) |
Longitud del segmento: Max.100m entre dos estaciones |
- |
