Descripción
Accionamiento Pleno, Incluso Con Espacio Reducido

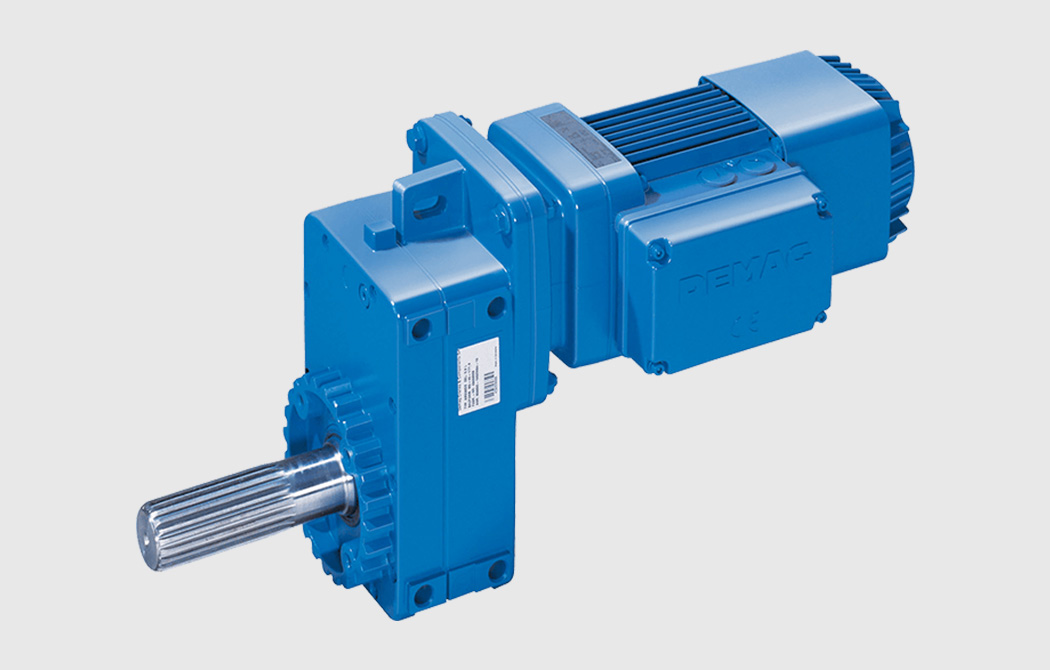

Nuestros motorreductores planos se han desarrollado especialmente para diseños de accionamiento de reducido espacio. La carcasa dispone de una gran altura libre en el caso de aplicaciones de traslación a ras de suelo. La gran distancia entre ejes de los reductores de ejes paralelos permite su uso como accionamiento central, p. ej. en la versión con extremo de eje en ambos lados.
¿Y Qué Más?
- Amplio rango de reducción
- Soluciones económicas con un alto grado de rendimiento
- Acabados ajustados a la práctica para un gran número de aplicaciones de traslación
- 9 tamaños de reductores
Especificaciones
Las Ventajas A Simple Vista
Máxima Flexibilidad

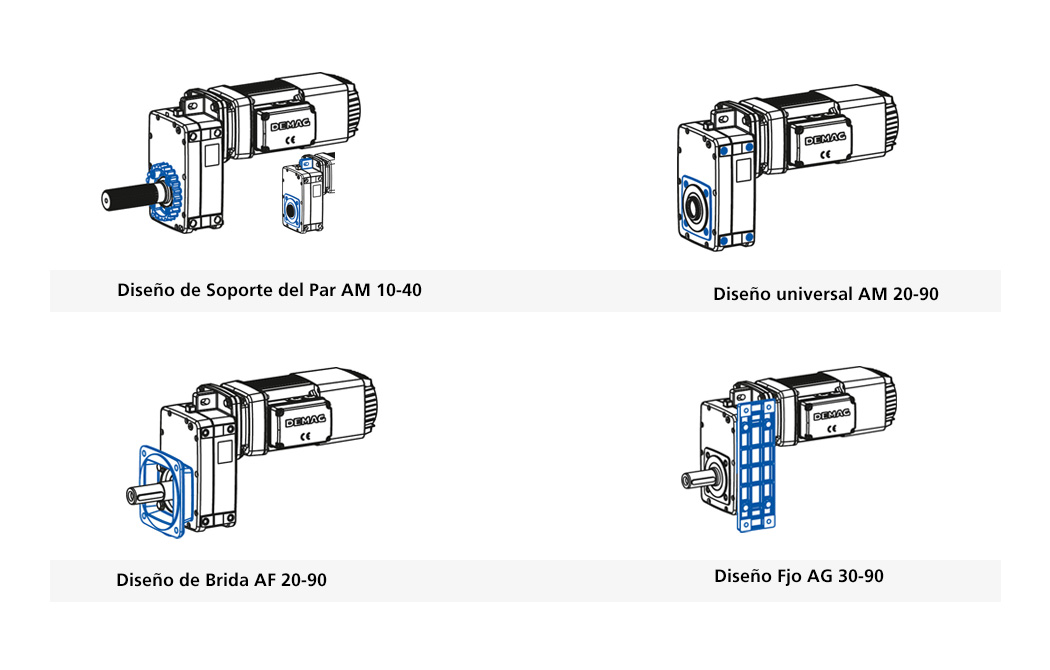

- 9 reductores para pares de 130 a 11.500 Nm
- Accionamiento directo o montaje de acoplamiento
- Ejes de salida con 5 variantes
- 5 acabados de la carcasa
Cómoda Configuración Online Con El Demag Drive Designer
- Visualización de los datos técnicos
- Apoyo del diseño con las geometrías de 2D y 3D en todos formatos habituales de ficheros
- Puesta a disposición de los esquemas eléctricos
- Visualización de los plazos de entrega
- Transmisión de la selección individual al Demag Shop
Datos Técnicos
Motorreductores Planos
|
|
Rango de reducción (i)
|
|
Tamaño del reductor
|
Par de salida [Nm]
|
2 escalones
|
3 escalones
|
|
A10
|
130
|
8.32 - 52.5
|
-
|
|
A20
|
205
|
6.21 - 28.0
|
31.7 - 123
|
|
A30
|
370
|
7.78 - 71.9
|
82.4 - 156
|
|
A40
|
660
|
8.78 - 61.6
|
73.8 - 256
|
|
A50
|
1,150
|
8.69 - 71.6
|
78.0 - 218
|
|
A60
|
2,100
|
8.91 - 67.9
|
77.2 - 297
|
|
A70
|
3,700
|
9.23 - 68.1
|
78.9 - 267
|
|
A80
|
6,600
|
9.89 - 68.9
|
80.3 - 281
|
|
A90
|
11,500
|
10.2 - 69.7
|
76.3 - 274
|
- A10 - A40: Carcasa de aluminio
- A50 - A90: Carcasa de fundición gris
Opciones
Equipamiento y Motor
Motorreductores
|
Opciones
|
Reductor Plano
A
|
Reductor Angular
W
|
Reductor de Engranajes Rectos
D
|
|
Soportes del par
|
■
|
■
|
|
|
Rodapiés / baldosas
|
■
|
■
|
|
|
Bridas de montaje
|
■
|
■
|
■ 1)
|
|
Margen de temperatura ampliado
|
■
|
■
|
■
|
|
Pintura especial
|
■
|
■
|
■
|
|
Lubricantes especiales
|
■
|
■
|
■
|
|
Purgado del reductor 2)
|
■
|
■
|
■
|
|
Reductor doble 3)
|
■
|
■
|
■
|
|
|
|
|
|
1) Con tamaños de D11 - D41
2) El estándar es el tamaño 50
3) En caso de números de revoluciones especialmente bajos
